진공 콘트롤밸브 VSCV-D
Vacuum Control Valve
진공 콘트롤밸브는 진공 시스템 내부의 유체 흐름을 제어하거나 특정 구간을 밀폐하여 원하는 진공 상태를 유지·조절하기 위해 사용하는 산업용 자동밸브입니다. 현장에서는 진공밸브, Vacuum Control Valve라고도 부르며, 일반 배관 밸브보다 미세 누설(Leak)에 대한 관리와 기밀성이 중요합니다.
VSCV-D 진공 콘트롤밸브는 공압 구동 방식으로 작동하며, 진공 라인과 STEAM·WATER·OIL·AIR 등의 유체 제어 조건에 적용하는 VSCV-D 타입의 자동밸브입니다. 라인 구성 변경, 혼합·분기 운전, 정비가 필요한 구간에서 적용하며, 사용 압력, 사용 온도, 씰(Seal) 재질, 플랜지 규격과 진공 조건을 함께 검토합니다.
선택 기준
-
적용 목적진공 라인의 유체 흐름 제어, 특정 구간의 밀폐, 혼합·분기 운전, 라인 구성 변경 목적에 맞는지 먼저 확인합니다.
-
진공 조건요구되는 진공도와 누설 허용 범위를 확인하고, 내부 씰(Seal) 재질과 밸브 기밀성이 운전 조건에 적합한지 검토합니다.
-
유체STEAM / WATER / OIL / AIR 등 적용 유체의 종류와 온도, 오염, 이물 조건을 함께 확인합니다.
-
압력·온도사용 압력과 사용 온도 범위를 기준으로 밸브 사양, 씰 재질, 트림(Disc) 재질이 적합한지 점검합니다.
-
접속 규격KS 10K, KS 20K, ANSI 150, ANSI 300 등 플랜지 규격과 배관 연결 조건을 확인해 설치 현장에 맞는 사양을 선택합니다.
-
정비·설치분해와 조립이 필요한 정비 구간인지, 설치 방향과 주변 작업 공간이 충분한지 확인해 유지관리 접근성을 함께 검토합니다.
VSCV-D
steam / air / water / oil
특 징
- 분해와 조립이 쉬워 정비가 편리하고, 종·횡 어느 설치 방향에도 적용할 수 있습니다.
- WATER HAMMER를 줄이도록 고려한 밸브 구조입니다.
- 주요 부품은 STS 재질로 구성되어 내구성과 내식성을 높였습니다.
- SEAT와 DISC는 ALL STAINLESS(정밀주조) 구성으로 수명을 고려한 설계입니다.
- 복동식은 TEFLON 디스크 구성을 적용하며, 스테인리스 사양은 주문 상담으로 진행합니다.

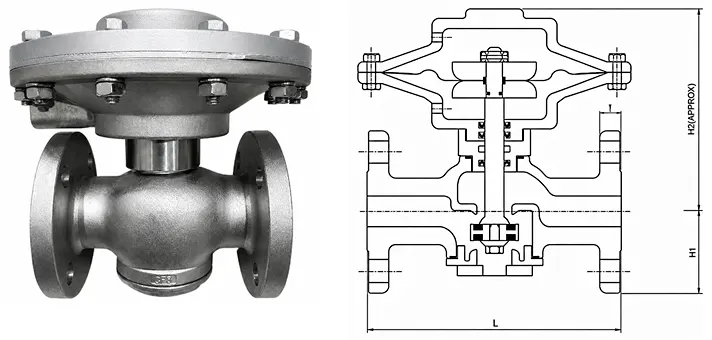

치 수
| SIZE | 15A | 20A | 25A | 32A | 40A | 50A |
|---|---|---|---|---|---|---|
| L | 140 | 140 | 148 | 165 | 180 | 198 |
| H1 | 50 | 55 | 63 | 68 | 71 | 78 |
| H2 | 200 | 200 | 220 | 230 | 245 | 260 |
| CV | 5 | 5 | 8 | 14 | 22 | 37 |
| Model | VSCV-D15 | VSCV-D20 | VSCV-D25 | VSCV-D32 | VSCV-D40 | VSCV-D50 |
사 양
| 모델 | 적용유체 | 사용압력 | 사용온도 | 접속방식 |
|---|---|---|---|---|
| VSCV-D | AIR, N2 WATER, STEAM |
0~20kg/㎠ | 0~180℃ | KS 10K, KS 20K ANSI 150, ANSI 300 |
| 구동방식 | 공압 구동 | |||
| 재질 | ||||
| BODY | SCS13(A351-CF8), SCS14(A351-CF8M), SCPH² | |||
| TRIM(DISC등) | STS304, STS316, BSBM | |||
| SEAT | STS304, STS316, EPDM, VITON, NBR, PTFE, GRAPHITE | |||
– 180℃ 이상은 주문생산
– 에폭시코팅은 주문생산
– ANSI, DIN 규격은 주문생산
진공도에 따른 선택 가이드
진공 시스템이 요구하는 압력 범위에 따라 내부 밀봉(Seal) 재질과 플랜지타입을 선정해야 합니다.
| 진공 영역 | 주요 압력 범위 | 권장 씰(Seal) 재질 | 주요 플랜지 규격 및 특징 |
|---|---|---|---|
| 저/중진공 ~ 고진공 (HV) | 10-1 ~ 10-6 mbar |
엘라스토머 (고무, 바이톤 등) |
ISO-KF, ISO-K 규격 다수 사용 |
| 초고진공 (UHV) | 10-7 mbar 이하 | 금속 (구리 가스켓 등 올메탈) |
CF 플랜지 기반 방식, 고온 베이크아웃 가능 |
진공 콘트롤밸브 자주 묻는 질문 (FAQ)
Q. 진공 콘트롤밸브는 어떤 역할을 하나요?
A. 진공 콘트롤밸브는 진공 시스템 내부의 유체 흐름을 제어하거나 특정 구간을 밀폐하여 원하는 진공 상태를 유지·조절하는 산업용 자동밸브입니다. 현장에서는 진공밸브 또는 Vacuum Control Valve라고도 부르며, 일반 배관 밸브보다 기밀성과 누설 관리가 중요합니다.
Q. VSCV-D 진공 콘트롤밸브는 어떤 방식으로 작동하나요?
A. VSCV-D는 공압 구동 방식으로 작동하는 진공 콘트롤밸브입니다. 에어 포트로 공급되는 공압을 이용해 밸브 내부의 디스크와 씰 구조를 제어하며, 진공 라인의 유체 흐름과 밀폐 상태를 조절합니다.
Q. 일반 배관 밸브와 진공 콘트롤밸브의 차이는 무엇인가요?
A. 일반 배관 밸브는 주로 압력 라인의 개폐와 유량 제어를 목적으로 사용하지만, 진공 콘트롤밸브는 진공 상태를 유지해야 하는 설비에서 미세 누설(Leak)을 줄이는 것이 중요합니다. 따라서 씰 재질, 밸브 기밀성, 진공도, 플랜지 규격이 사양 선정의 핵심 기준이 됩니다.
Q. VSCV-D는 어떤 유체 라인에 적용하나요?
A. VSCV-D 진공 콘트롤밸브는 AIR, N₂, WATER, STEAM 등의 유체 조건에 적용합니다. 적용 사양은 유체 종류, 사용 압력, 사용 온도, 진공 조건, 이물 발생 여부와 배관 연결 방식을 기준으로 정합니다.
Q. 진공도에 따라 어떤 부분을 확인해야 하나요?
A. 진공 시스템에서는 요구되는 진공도와 누설 허용 범위를 먼저 확인합니다. 저·중진공과 고진공 조건에 따라 내부 씰(Seal) 재질, 플랜지 규격, 밸브 기밀성, 베이크아웃 가능 여부가 달라질 수 있습니다.
Q. VSCV-D의 주요 사양은 어떻게 되나요?
A. VSCV-D는 사용 압력 0~20kg/㎠, 사용 온도 0~180℃ 조건을 기준으로 하며, KS 10K, KS 20K, ANSI 150, ANSI 300 플랜지 규격을 적용할 수 있습니다. 180℃ 이상 조건, 에폭시 코팅, 특수 규격은 주문 생산 사양으로 확인합니다.
Q. 씰(Seal)과 재질은 어떻게 선택하나요?
A. VSCV-D는 BODY 재질로 SCS13, SCS14, SCPH² 등을 적용하며, TRIM은 STS304, STS316, BSBM 조건을 사용합니다. SEAT는 STS304, STS316, EPDM, VITON, NBR, PTFE, GRAPHITE 등으로 구성할 수 있어 유체, 온도, 진공도, 내식 조건에 따라 적합한 재질을 선정합니다.
Q. 진공 콘트롤밸브 주문 또는 문의 시 어떤 정보를 전달하면 되나요?
A. 적용 유체, 사용 압력, 사용 온도, 배관 구경, 요구 진공도, 접속 플랜지 규격, 씰 재질, BODY 재질, 설치 방향, 공압 조건, 주문 생산 필요 여부를 전달하면 VSCV-D 진공 콘트롤밸브의 적용 사양을 더 정확하게 안내할 수 있습니다.
