체크밸브 SCH-1S/1F/2F

Check Valve

체크밸브는 유체가 한 방향으로 흐를 때 열리고, 반대 방향의 흐름이 발생하면 닫혀 배관의 역류를 방지하는 밸브입니다. 현장에서는 역류방지밸브 또는 Check Valve라고도 부르며, 펌프 정지, 압력 변화, 유량 변화가 있는 배관에서 설비 보호를 위해 적용합니다.

SCH-1S / SCH-1F / SCH-2F 체크밸브는 STEAM·AIR·WATER·OIL·GAS 라인에서 배관 역류로 인한 설비 손상, 운전 불안정, 워터해머 및 누수 현상을 줄이기 위해 사용하는 SCH 시리즈 체크밸브입니다. SCH-1S는 PT SCREWED 나사 접속, SCH-1F와 SCH-2F는 FF FLANGE 플랜지 접속 기준으로 배관 규격과 설치 조건에 따라 검토합니다.

모델 비교

SCH-1S

PT SCREWED(나사) 접속 타입으로 15A~50A 소구경 배관에 적용하는 모델입니다.

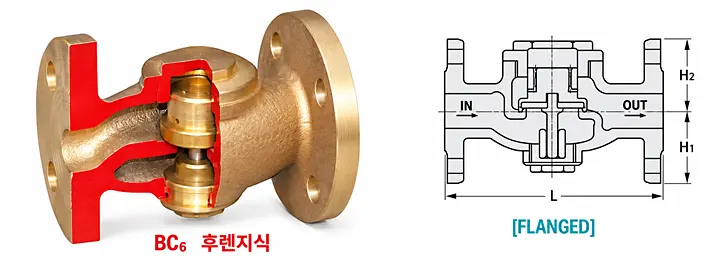

SCH-1F

FF FLANGE(플랜지) 접속 타입으로 일반 플랜지 배관 연결 조건에 맞춰 적용하는 모델입니다.
SCH-2F

FF FLANGE(플랜지) 접속 타입이며, 15A~150A 대구경 플랜지 배관에 적용하는 모델입니다.

선택 기준

적용 목적

배관 역류 방지와 설비 보호, 운전 안정 확보가 필요한 용도인지 먼저 확인합니다.
유체

STEAM / AIR / WATER / OIL / GAS 중 적용 유체와 오염, 이물 조건을 함께 검토합니다.
압력 조건

저압 운전 구간에서도 체크밸브가 안정적으로 작동해야 하는지 점검합니다.
워터해머·누수

유량 변화로 인한 워터해머(압력 충격) 또는 누수 문제가 있는 구간인지 확인합니다.
접속·설치

PT SCREWED 또는 FF FLANGE를 배관 규격과 설치 공간에 맞춰 선택하고, 수직·수평 배관 설치 조건과 점검 접근성을 함께 검토합니다.

SCH-1S

steam / air / water / oil / gas

SCH-1F

steam / air / water / oil / gas

SCH-2F

steam / air / water / oil / gas

특 징

종/횡 어느 위치에서나 부착할 수 있다.
저압에서도 작동이 확실하다.
HAMMER 및 누수현상이 없다.
주강, STS 사양은 주문생산으로 진행된다.

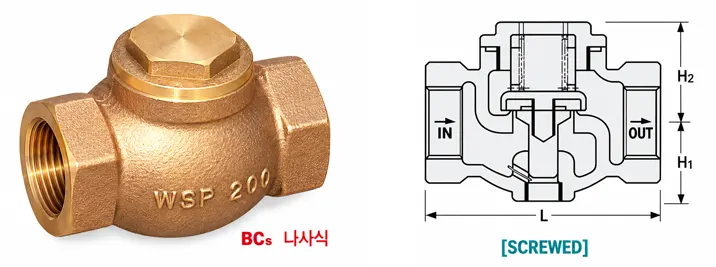

치 수 [SCH-1S]

SIZE	15A	20A	25A	32A	40A	50A
L	100	100	110	130	140	160
H1	34	34	38	40	50	55
H2	40	40	40	55	60	65

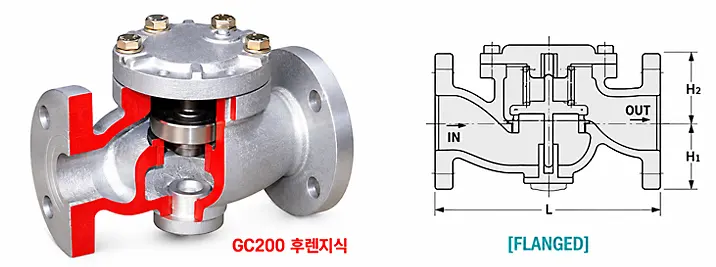

치 수 [SCH-2F]

SIZE	15A	20A	25A	32A	40A	50A	65A	80A	100A	125A	150A
L	188	188	188	205	205	220	265	280	330	370	412
H1	80	80	80	95	95	105	110	120	140	170	190
H2	100	100	100	120	120	120	125	140	160	180	190

사 양

적용유체	사용압력		사용온도	Air 압력
steam, oil water, air	10kg¹/㎠g FF FLANGE PT SCREWED		MAX 220℃	BODY GC200,BC6, SCPH² TRIM STS,BRC N.B.R/VITON/PTFE

– 20K주강, STS 주문생산

체크밸브 자주 묻는 질문 (FAQ)

Q. 체크밸브는 어떤 역할을 하나요?

A. 체크밸브는 유체가 한 방향으로 흐를 때 열리고, 반대 방향의 흐름이 발생하면 닫혀 배관의 역류를 방지하는 밸브입니다. 현장에서는 역류방지밸브 또는 Check Valve라고도 부르며, 펌프 정지나 압력 변화가 있는 배관에서 설비 보호를 위해 사용합니다.

Q. SCH 시리즈 체크밸브는 어떤 유체 라인에 사용하나요?

A. SCH-1S / SCH-1F / SCH-2F 체크밸브는 STEAM·AIR·WATER·OIL·GAS 라인에 적용할 수 있으며, 배관의 역류 방지가 필요한 구간에서 검토합니다. 유체 종류, 사용 압력, 사용 온도, 접속 방식, 설치 방향을 함께 확인하는 것이 좋습니다.

Q. 체크밸브는 어떤 상황에서 선택하나요?

A. 배관 내 유체가 반대 방향으로 흐르면 설비 손상, 운전 불안정, 누수, 워터해머가 발생할 수 있습니다. 이러한 역류를 방지해야 하는 펌프 토출측, 스팀·물·공기 배관, 압력 변화가 있는 라인에서 체크밸브를 검토합니다.

Q. SCH-1S, SCH-1F, SCH-2F의 가장 큰 차이는 무엇인가요?

A. SCH-1S는 PT SCREWED 나사 접속 타입이고, SCH-1F와 SCH-2F는 FF FLANGE 플랜지 접속 타입입니다. 배관 접속 방식, 적용 구경 범위, 설치 조건에 따라 적합한 모델을 선택합니다.

Q. 체크밸브 설치 방향에 제약이 있나요?

A. SCH 시리즈 체크밸브는 수직·수평 배관에 모두 적용할 수 있도록 안내됩니다. 실제 설치 시에는 유체 흐름 방향, 배관 방향, 점검 공간, 유지보수 접근성을 함께 검토하는 것이 좋습니다.

Q. 저압에서도 작동이 확실하다는 의미는 무엇인가요?

A. 저압 조건에서도 체크 기능이 안정적으로 작동하도록 설계되어, 역류로 인한 워터해머와 누수 현상을 줄이는 데 적합하다는 의미입니다. 다만 실제 적용 시에는 사용 유체와 압력 조건을 함께 확인해야 합니다.

Q. 주문 생산 사양도 가능한가요?

A. 20K 주강 및 STS 사양은 주문 생산으로 진행합니다. 적용 유체, 압력 조건, 온도 조건, 배관 규격, 재질 요구사항을 함께 확인한 뒤 주문 생산 여부를 검토하는 것이 좋습니다.

Q. 체크밸브 주문 또는 문의 시 어떤 정보를 전달하면 되나요?

A. 적용 유체, 사용 압력, 사용 온도, 배관 구경, 접속 방식, 설치 방향, 재질 요구사항, 20K 주강 또는 STS 주문 생산 필요 여부를 함께 전달하면 SCH 시리즈 체크밸브의 적용 가능 조건을 더 정확하게 검토할 수 있습니다.
