전동밸브(모터밸브) 제품군 안내
Motor Control Valve
전동밸브(모터밸브)는 전기 신호로 모터 액추에이터를 구동해 밸브의 개폐 또는 유량 제어를 수행하는 산업용 자동밸브입니다. STEAM·AIR·WATER·HOT OIL 라인의 자동 운전에 적용하며, 현장에서는 모터밸브, 전동 모터밸브, Motor Control Valve라는 명칭으로도 사용합니다.
선광자동밸브의 SMCV 전동밸브 제품군은 나사형(S), 플랜지형(F), 대용량 플랜지형(3F) 모델로 구성되며, 배관 규격, 유량 조건, 정비 방식, 적용 유체, 제어 목적(ON-OFF / 비례식)에 따라 모델을 구분합니다. SMCV-2S / 2F는 표준형 전동밸브 모델군으로, SMCV-1S / 1F / 3F는 소구경부터 대유량 조건까지 배관 사양에 따라 선택하는 전동밸브 모델군으로 안내합니다.
- 적용 유체: STEAM, AIR, WATER, HOT OIL 등 사용 유체와 운전 목적을 먼저 구분합니다.
- 운전 목적: 단순 ON-OFF 개폐 운전인지, 유량 제어가 필요한 비례식 제어 조건인지 확인합니다.
- 압력·온도: 적용 압력 10 / 20kgf/㎠g, 최고 사용 온도 180℃ 이하 조건을 기준으로 적용 여부를 확인합니다.
- 접속 방식: 소구경 배관은 나사형(S), 정비성과 배관 체결 안정성이 필요한 조건은 플랜지형(F)을 기준으로 선정합니다.
- 모델 구분: SMCV-2S / 2F는 표준형 전동밸브 모델군으로, 나사형과 플랜지형 접속 방식에 따라 구분합니다.
- 확장 적용: SMCV-1S / 1F / 3F는 소구경 나사형, 일반 플랜지형, 대용량 플랜지형 조건에 따라 구분하며, 대유량 조건은 SMCV-3F를 중심으로 확인합니다.
이 페이지에서는 SMCV-2S / 2F 표준형 전동밸브와 SMCV-1S / 1F / 3F 소구경·대용량 전동밸브의 구조, 접속 방식, 적용 유체, 제어 방식, 압력·온도 조건을 함께 비교할 수 있습니다.
전동 모터 밸브 모델군 한눈에 비교
적용 유체, 연결 방식, 유량 조건, 제어 목적을 먼저 구분한 뒤 아래 제품 카드에서 상세 사양과 치수를 확인하세요.
| 모델군 | 연결 방식 | 대표 적용 | 바로가기 |
|---|---|---|---|
| SMCV-2S / 2F | 나사(PT) / 플랜지 (모델별) | STEAM·AIR·WATER·HOT OIL 라인에서 전동 구동 기반의 개폐·제어가 필요한 표준형 모델군 | SMCV-2 구간 |
| SMCV-1S / 1F / 3F | 나사(PT) / 플랜지 (모델별) | 소구경부터 대유량 라인까지 배관 규격, 유량 조건, 정비 방식에 따라 선택하는 전동 모터밸브 모델군 | SMCV-1/3 구간 |
SMCV-2S
나사형 SMCV-2S는 STEAM·AIR·WATER·HOT OIL 라인의 자동 개폐·제어에 사용하는 나사형 전동(모터) 밸브입니다.
SMCV-2S는 전동(모터) 밸브 SMCV-2 시리즈의 나사형 모델로, STEAM·AIR·WATER·HOT OIL 라인에서 전원 신호 기반의 자동 개폐·제어가 필요한 소구경 배관에 적용합니다. 설치 공간과 배관 조건에 맞춘 상세 사양은 제품 페이지에서 확인할 수 있습니다.
- SMCV-2 시리즈의 KS PT SCREWED(나사) 접속 중심 모델
- 소구경 라인에서 설치가 비교적 간단한 구간에 적용
- STEAM·AIR·WATER·HOT OIL 유체 조건 기준 검토
- ON-OFF / 비례식 제어 방식 구성 확인 가능
- 치수·CV·압력·온도 조건은 제품 페이지 기준으로 검토
SMCV-2F
플랜지형 SMCV-2F는 STEAM·WATER·HOT OIL 라인의 자동 개폐·제어에 사용하는 플랜지형 전동(모터) 밸브입니다.
SMCV-2F는 전동(모터) 밸브 SMCV-2 시리즈의 플랜지형 모델로, STEAM·WATER·HOT OIL 라인에서 전동 구동 기반의 자동 운전과 정비성을 함께 고려해야 하는 배관에 적용합니다. 플랜지 규격, 치수, 운전 조건에 따른 상세 사양은 제품 페이지에서 확인할 수 있습니다.
- SMCV-2 시리즈의 KS 10K/20K FLANGE(플랜지) 접속 중심 모델
- 플랜지 배관 규격과 분해·정비 조건을 함께 고려하는 현장에 적합
- STEAM·WATER·HOT OIL 유체 조건 기준으로 적용 검토
- ON-OFF / 비례식 제어 방식과 전원 사양 확인 가능
- 치수·CV·압력·온도 조건은 제품 페이지 기준으로 검토

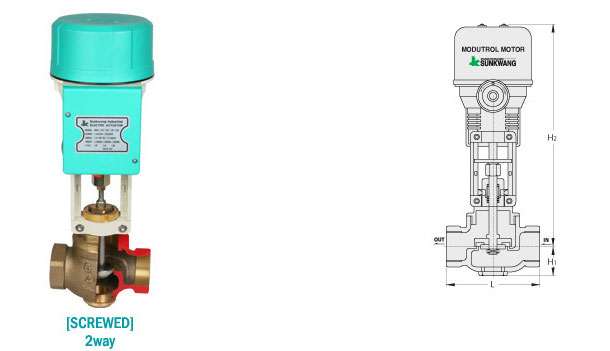

SMCV-1S
나사형 SMCV-1S는 STEAM·AIR·WATER·HOT OIL 라인의 자동 개폐·제어에 사용하는 나사형 전동(모터) 밸브입니다.
SMCV-1S는 전동(모터) 밸브 SMCV-1/3 시리즈의 나사형 모델로, STEAM·AIR·WATER·HOT OIL 라인에서 전원 신호 기반의 자동 개폐·제어가 필요한 소구경 배관에 적용합니다. KS PT SCREWED 접속 방식 중심으로, 설치 공간과 배관 조건을 함께 고려하는 현장에 적합합니다.
- SMCV-1/3 시리즈의 KS PT SCREWED(나사) 접속 중심 모델
- 15A~50A 소구경 라인 기준으로 검토
- STEAM·AIR·WATER·HOT OIL 적용 유체 범위 기준
- 소구경 자동 개폐·제어 라인에 적합
- 치수·CV·압력·온도 조건은 제품 페이지 기준으로 확인
SMCV-1F
범용 플랜지형 SMCV-1F는 STEAM·AIR·WATER·HOT OIL 라인의 자동 개폐·제어에 사용하는 범용 플랜지형 전동(모터) 밸브입니다.
SMCV-1F는 전동(모터) 밸브 SMCV-1/3 시리즈의 플랜지형 범용 모델로, STEAM·AIR·WATER·HOT OIL 라인에서 소구경부터 중·대구경까지 폭넓게 적용하는 전동 제어용 밸브입니다. FLANGE 접속 방식 기준으로 배관 규격, 정비 접근성, 설치 조건을 함께 고려하는 현장에 적합합니다.
- SMCV-1/3 시리즈의 FLANGE(플랜지) 접속 중심 범용 모델
- 15A~150A 범위에서 폭넓은 배관 구경 대응
- STEAM·AIR·WATER·HOT OIL 적용 유체 범위 기준
- 배관 규격과 유지보수 조건을 함께 고려하는 현장에 적합
- 치수·CV·압력·온도 조건은 제품 페이지 기준으로 확인
SMCV-3F
대용량 플랜지형 SMCV-3F는 STEAM·WATER·AIR 라인의 자동 개폐·제어에 사용하는 대용량 플랜지형 전동(모터) 밸브입니다.
SMCV-3F는 전동(모터) 밸브 SMCV-1/3 시리즈의 대용량 플랜지형 모델로, STEAM·WATER·AIR 라인에서 큰 유량과 중·대구경 배관 조건에 맞춰 자동 개폐·제어를 수행하는 전동밸브입니다. 32A~150A 범위의 대유량 운전 조건과 플랜지 배관 규격을 함께 검토해야 하는 현장에 적합합니다.
- SMCV-1/3 시리즈의 대용량 FLANGE(플랜지) 모델
- 32A~150A 중·대구경 및 대유량 조건 중심으로 검토
- STEAM·WATER·AIR 적용 유체 범위 기준
- 일반 플랜지형보다 대유량 운전 조건에 초점을 둔 구성
- 치수·CV·압력·온도 조건은 제품 페이지 기준으로 확인
전동(모터) 밸브 실무 선택 가이드
실무적 강점
- 공압 없이 전동 구동: 공압 공급이 어려운 현장에서도 전원 신호 기반으로 자동 개폐·제어를 수행할 수 있어, 배관 구성과 제어반 설계가 단순해질 수 있습니다.
- 제어 방식 선택: ON-OFF 운전부터 비례식 제어까지 구성할 수 있어, 단순 차단 라인과 정밀 제어 라인을 운전 목적에 따라 구분해 적용할 수 있습니다.
- 모델 선택 폭: 나사형(S), 플랜지형(F), 대용량 플랜지형(3F)으로 구분되어 소구경 배관부터 중·대구경 라인까지 배관 규격과 유량 조건에 맞춰 선택할 수 있습니다.
현장 관리 포인트
- 전원·신호 조건: AC24V(50/60Hz) 공급 안정성과 제어 신호 구성이 맞지 않으면 오동작이나 응답 지연이 발생할 수 있어, 제어반 사양과 배선 조건을 함께 점검해야 합니다.
- 압력·온도 확인: 적용 압력 10/20kgf/㎠g, 최고 사용 온도 180℃ 이하, 모터 주위 온도 -10~60℃ 조건을 기준으로 사용 유체와 현장 환경이 적합한지 확인해야 합니다.
- 배관·정비 접근성: 나사형은 소구경 배관에, 플랜지형은 정비성과 배관 규격 대응에 유리하므로 설치 공간, 분해 작업성, 유지보수 빈도를 함께 고려해 모델을 선택하는 것이 좋습니다.
전동밸브(모터밸브) 자주 묻는 질문 (FAQ)
- Q. 전동밸브(모터밸브)는 무엇이며 어디에 사용하나요?
- A. 전동밸브(모터밸브)는 전기 신호로 모터 액추에이터를 구동해 밸브의 개폐 또는 유량 제어를 수행하는 산업용 자동밸브입니다. STEAM·AIR·WATER·HOT OIL 등 각종 유체 라인에서 자동 운전이 필요하거나, 공압 공급 없이 전원 기반으로 밸브를 제어해야 하는 배관 계통에 적용합니다.
- Q. 전동밸브는 어떤 상황에서 선택하나요?
- A. 전원 신호 기반으로 밸브를 자동 개폐하거나 제어해야 하는 현장에서 전동밸브를 선택합니다. 공압 설비 구성이 어렵거나, ON-OFF 차단 운전과 비례식 유량 제어를 전기 신호로 제어해야 하는 STEAM·AIR·WATER·HOT OIL 라인에 적용합니다.
- Q. 전동밸브와 공압식 밸브는 어떻게 다른가요?
- A. 전동밸브는 전원 신호와 모터 구동으로 자동 개폐·제어를 수행하고, 공압식 밸브는 압축공기를 이용해 밸브를 구동합니다. 공압 공급이 어려운 현장이나 전원 기반 제어가 필요한 조건에서는 전동 방식이 적합합니다.
- Q. SMCV-2S/2F와 SMCV-1S/1F/3F는 무엇이 다른가요?
- A. SMCV-2S/2F는 표준형 전동밸브 모델군으로, 나사형 SMCV-2S와 플랜지형 SMCV-2F로 구분합니다. SMCV-1S/1F/3F는 소구경 나사형부터 대용량 플랜지형까지 포함하는 모델군으로, 배관 접속 방식, 적용 구경, 유량 조건, 대용량 운전 여부에 따라 구분합니다.
- Q. SMCV-1S, SMCV-1F, SMCV-3F는 어떻게 구분하나요?
- A. SMCV-1S는 나사형(KS PT SCREWED) 중심의 소구경 전동밸브이고, SMCV-1F는 플랜지형 일반 전동밸브입니다. SMCV-3F는 중·대구경 대유량 조건에 적용하는 대용량 플랜지형 전동밸브입니다. 배관 접속 방식, 적용 구경, 유량 조건을 기준으로 모델을 선정합니다.
- Q. 전동밸브의 기본 운전 조건은 무엇을 먼저 확인해야 하나요?
- A. 적용 압력 10/20kgf/㎠g, 최고 사용 온도 180℃ 이하, 모터 주위 온도 -10~60℃, 전원 AC24V(50/60Hz) 조건을 먼저 확인합니다. 사용 유체, 배관 규격, 설치 환경이 해당 조건에 맞는지 함께 확인합니다.
- Q. ON-OFF와 비례식 제어는 무엇이 다른가요?
- A. ON-OFF 제어는 밸브를 완전히 열거나 닫는 개폐 운전 방식입니다. 비례식 제어는 운전 조건에 따라 밸브 개도율을 조절하는 방식입니다. 단순 차단 목적이면 ON-OFF 방식을, 유량을 연속적으로 조절해야 하는 조건이면 비례식 제어 방식을 확인합니다.
- Q. 동일 모델이라도 밸브 사이즈는 어떻게 결정하나요?
- A. 밸브 사이즈는 목표 유량 범위, 전후단 압력 조건, 배관 구경, CV 값을 기준으로 결정합니다. 유량에 비해 과대 사이즈를 선택하면 제어가 거칠어질 수 있고, 과소 사이즈를 선택하면 압력 손실이 커질 수 있으므로 실제 운전 조건을 기준으로 선정합니다.
- Q. 주문 또는 문의 시 어떤 정보를 전달하면 되나요?
- A. 적용 유체, 사용 압력, 사용 온도, 밸브 사이즈, 연결 방식(나사형/플랜지형), 제어 방식(ON-OFF/비례식), 전원 사양, 설치 환경을 함께 전달하면 모델 적합 여부를 더 정확하게 판단할 수 있습니다. 대유량 조건에서는 목표 유량 범위와 배관 구경 정보도 함께 전달하는 것이 좋습니다.
