감압밸브 SRCV-2S/2W

WATER·AIR·GAS·OIL 라인의 1차 압력을 목표 2차 압력으로 낮추는 직동식 감압밸브

Products

제품소개

피스톤식 콘트롤밸브

다이아후렘식 콘트롤밸브

비례제어식 콘트롤밸브

감압밸브

정수위(워터)밸브

전동(모터)밸브

체크밸브

에어벤트

드레인밸브

차압(유량)조절밸브

1차압력조절밸브

디스크식 스팀트랩

온도조절밸브

전자밸브

Y형 감압콘트롤밸브

> 제품소개 > 감압밸브 > SRCV-2S/2W

SRCV-2S / SRCV-2W 적용 기준

Pressure reducing Valve

감압밸브(SRCV-2S / SRCV-2W)는 WATER·AIR·GAS·OIL 등 공정 유체 라인에서 1차측 압력을 목표 2차측 압력으로 낮추고, 낮아진 2차 압력을 안정적으로 유지하기 위한 직동식 감압밸브입니다.

DIAPHRAGM 방식의 Direct Acting Type으로 작동하며, 비교적 단순한 감압 운전과 소구경·중구경 배관 조건에서 검토하는 감압밸브입니다. 스팀 전용 파일럿식 감압밸브와 달리, WATER·AIR·GAS·OIL 라인의 일반 감압 조건에 맞춰 적용합니다.

SRCV-2S는 PT SCREWED(나사) 접속 타입으로 소구경 배관과 간단한 설치 조건에 적합하며, SRCV-2W는 KS 10K / 20K / 30K FLANGE 접속 타입으로 배관 규격과 유지보수 조건에 맞춰 검토합니다. 실제 선정 시에는 사용 유체, 1차측 압력, 목표 2차 압력, 사용 온도, 접속 방식, 배관 구경을 함께 확인하는 것이 좋습니다.

모델 비교

SRCV-2S

PT SCREWED(나사) 접속 타입으로, 소구경 배관과 간단한 설치 조건에 유리합니다. 사양에 따라 최대감압 비율 20:1 또는 10:1 구성을 적용합니다.
SRCV-2W

KS 10K/20K/30K FLANGE 접속 타입으로, 배관 규격과 유지보수 조건에 맞춰 적용합니다. DIAPHRAGM ACTING 직동식 구성이며 최대감압 비율 10:1 구성을 사용합니다.

선택 기준

유체

WATER / AIR / GAS / OIL 중 적용 유체와 이물(오염) 여부를 먼저 확인합니다.
목표 2차 압력

필요한 2차측 설정 압력과 운전 안정성 요구, 작동 민감도를 기준으로 선정합니다.
연결 방식

SRCV-2S(PT 나사) 또는 SRCV-2W(KS 10K/20K/30K 플랜지)를 배관 규격과 설치 공간에 맞춰 선택합니다.
씰 재질

N.B.R / E.P.D.M / VITON은 유체 성질과 온도, 내화학 요구에 따라 결정합니다.
운전·정비

Direct Acting Type은 이물 영향이 커질 수 있어, 스트레이너 적용과 점검 주기를 함께 계획합니다.

다른 모델 보기

SRCV-2S

air / water / gas / oil / 산소 / 질소 / 증류수 / hot water

SRCV-2W

air / water / gas / oil / 산소 / 질소 / 증류수 / hot water

특 징

DIAPHRAGM식 감압 VALVE로서 종/횡 어느 조건에서도 2차측 사용량과 관계없이 압력을 유지한다.
Direct Acting Type 작동이 민감하다.
사양에 따라 N.B.R, E.P.D.M, VITON 등으로 제작하여 현장 조건에 따라 적합한 VALVE를 제작하고 있다.
CV치가 PILOT VALVE보다 1단계 높다.

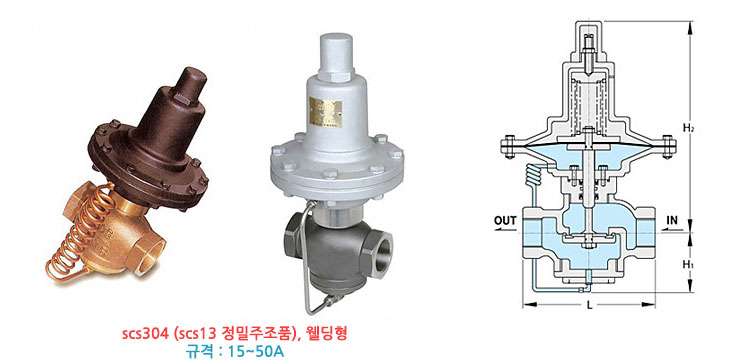

치 수 [SRCV-2S]

Size	15A, 20A	25A	32A	40A	50A
L	100	110	130	140	160
H₁	65	70	75	85	95
H₂	265	270	300	310	320
CV	5	8	14	22	37

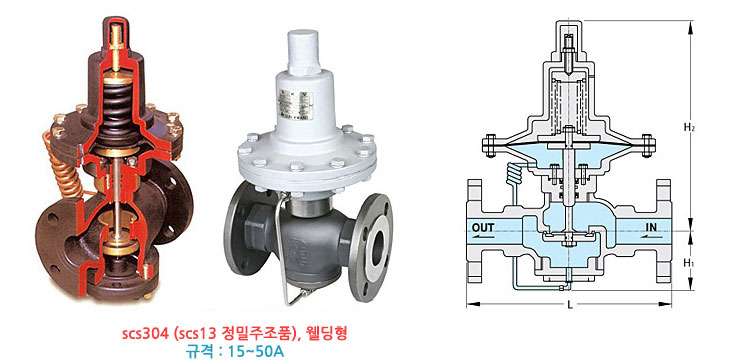

치 수 [SRCV-2W]

SIZE	15A,20A	25A	32A	40A	50A	65A	80A	100A	125A	150A
L	188	188	205	220	220	220	240	330	370	412
H1	100	100	105	105	110	115	130	150	180	180
H2	290	290	320	320	340	400	430	450	480	480
CV	5	8	14	22	37	62	95	150	237	330

사 양

구분	적용 유체	사용 압력	사용 온도	접속 방식	재 질	구동방식	최대감압 비율	용 도
SRCV-2W	WATER AIR GAS OIL	MAX 10kg¹/㎠g MAX 20kg¹/㎠g MAX 30kg¹/㎠g	MAX 80℃	KS 10K FF(RF) FLANGE KS 20K RF FLANGE KS 30K RF FLANGE	BODY GC200 FCD450 SCPH2 SCS13 TRIM STS, BSBM	DIAPH- RAGM ACTING	10:1	직동식
SRCV-2S	WATER AIR GAS OIL	MAX 10kg¹/㎠g	MAX 80℃	PT SCREWED	BODY BC/STS TRIM STS & BSBM	DIAPH- RAGM ACTING	20:1 & 10:1	고압용 저압용

구분

적용 유체

사용 압력

사용 온도

접속 방식

재 질

구동방식

최대감압 비율

용 도

SRCV-2W

WATER
AIR
GAS
OIL

MAX
10kg¹/㎠g

MAX
20kg¹/㎠g

MAX
30kg¹/㎠g

MAX 80℃

KS 10K
FF(RF)
FLANGE

KS 20K
RF
FLANGE

KS 30K
RF
FLANGE

BODY
GC200
FCD450
SCPH2
SCS13

TRIM
STS, BSBM

DIAPH-
RAGM
ACTING

10:1

직동식

SRCV-2S

WATER
AIR
GAS
OIL

MAX
10kg¹/㎠g

MAX 80℃

PT
SCREWED

BODY
BC/STS

TRIM
STS & BSBM

DIAPH-
RAGM
ACTING

20:1
&
10:1

고압용
저압용

– 20K용 중온수, 주강, STS는 주문생산
– 미압용(0.02~0.1kg/㎠g)은 주문생산

다.

직동식 감압밸브 자주 묻는 질문 (FAQ)

Q. SRCV-2S / SRCV-2W는 어떤 감압밸브인가요?

A. SRCV-2S / SRCV-2W는 WATER·AIR·GAS·OIL 라인에서 1차측 압력을 목표 2차측 압력으로 낮추고, 낮아진 2차 압력을 안정적으로 유지하기 위한 직동식 감압밸브입니다.

Q. 직동식 감압밸브는 어떤 조건에서 선택하나요?

A. 직동식 감압밸브는 비교적 단순한 감압 운전이 필요하고, WATER·AIR·GAS·OIL 라인에서 2차측 압력을 일정하게 유지해야 하는 조건에서 검토합니다. 스팀 전용 파일럿식 감압밸브와 달리 일반 공정 유체의 감압 조건에 맞춰 적용합니다.

Q. DIAPHRAGM Direct Acting Type의 특징은 무엇인가요?

A. DIAPHRAGM Direct Acting Type은 다이어프램이 압력 변화에 직접 반응해 밸브 작동을 조절하는 방식입니다. 작동이 민감하고 구조가 비교적 단순해 일반 감압 운전 조건에서 검토하는 방식으로 안내됩니다.

Q. SRCV-2S와 SRCV-2W는 무엇이 가장 크게 다른가요?

A. SRCV-2S는 PT SCREWED 나사 접속 타입이고, SRCV-2W는 KS 10K / 20K / 30K FLANGE 접속 타입입니다. 배관 규격, 설치 공간, 유지보수 조건, 접속 방식에 따라 적합한 모델을 선택합니다.

Q. 동일한 감압밸브라도 사이즈는 어떻게 결정하나요?

A. 감압밸브 사이즈는 1차측 압력, 목표 2차측 압력, 목표 유량, 사용 유체, 배관 구경을 기준으로 검토합니다. 과대 사이즈는 제어가 거칠어질 수 있고, 과소 사이즈는 압력 손실이나 유량 부족이 생길 수 있으므로 현장 조건에 맞춰 선정하는 것이 좋습니다.

Q. 재질 N.B.R / E.P.D.M / VITON은 어떤 기준으로 선택하나요?

A. N.B.R / E.P.D.M / VITON은 사용 유체의 특성, 온도 조건, 내유성, 내약품성, 고무 재질 요구 조건에 따라 검토합니다. WATER·AIR·GAS·OIL 중 어떤 유체에 적용하는지와 현장 온도 조건을 함께 확인하는 것이 좋습니다.

Q. 특수 사양도 주문생산이 가능한가요?

A. 20K용 중온수, 주강, STS 사양은 주문생산으로 진행되며, 미압용 0.02~0.1kg/㎠g 조건도 주문생산으로 안내됩니다. 적용 유체, 압력 조건, 온도 조건, 접속 방식, 재질 요구사항을 함께 확인한 뒤 검토하는 것이 좋습니다.

Q. SRCV-2S / SRCV-2W 문의 시 어떤 정보를 전달하면 되나요?

A. 사용 유체, 1차측 압력, 목표 2차측 압력, 목표 유량, 사용 온도, 배관 구경, 접속 방식, 재질 조건, 특수 사양 필요 여부를 함께 전달하면 SRCV-2S / SRCV-2W 직동식 감압밸브의 적용 가능 조건을 더 정확하게 검토할 수 있습니다.

SRCV 직동식 감압밸브와 함께 검토하는 관련 제품

[역류 방지] 2차측 압력 변동이나 흐름 정지 시 배관 역류 방지가 필요한 라인에서 함께 검토하는 체크밸브 제품입니다.

SCH 체크밸브 보기

[1차 압력 조절 연계] 직동식 감압밸브 전단에서 1차측 압력 조건을 별도로 조절해야 하는 설비에 함께 검토하는 압력조절용 밸브 제품입니다.

SDPV-2 압력조절밸브 보기

[공기 배출 보조] WATER·AIR 라인이나 탱크 상부에서 체류 공기 배출이 필요한 설비에 함께 검토하는 에어벤트 제품입니다.

DPCV-3 에어벤트 보기
