피스톤식 콘트롤밸브
Piston Control Valve
모델군 한눈에 비교
먼저 모델군을 고른 뒤, 아래 제품 카드에서 상세 사양을 확정하세요.
SYV-1
SYV-1은 피스톤식 콘트롤밸브 라인업의 기본 모델로, 자동 제어를 통해 배관 공정 조건을 안정적으로 운전하는 데 사용됩니다.
SYV-1은 피스톤식 콘트롤밸브 제품군의 대표 모델로, 공정 조건(압력·유량 등)에 맞춘 자동 제어를 위해 사용됩니다. 모델 상세 사양과 적용 조건은 제품 페이지에서 확인할 수 있습니다.
- 피스톤식 콘트롤밸브 라인업의 대표/기본 모델
- 현장 조건에 따라 구경 및 구성 선택(상세는 제품 페이지 기준)
- 설치·운전 조건에 맞춰 모델별 적용 범위가 구분됨
- 도면/치수/사양표를 통해 적용 적합성 확인 가능
- 동일 라인업(SYV-1S, SYV-1F 등)과 함께 비교 선택 가능
SYV-1S
SYV-1S는 SYV-1 라인업의 파생 모델로, 설치·운전 조건에 맞춰 선택할 수 있는 피스톤식 콘트롤밸브 모델입니다.
SYV-1S는 피스톤식 콘트롤밸브(SYV 시리즈)의 모델 구성 중 하나로, 현장 조건(배관·운전 조건)에 따라 선택됩니다. 상세 사양과 적용 조건은 제품 페이지에서 확인할 수 있습니다.
- SYV 시리즈(SYV-1, SYV-1S, SYV-1F) 중 조건별 선택 모델
- 배관 조건·설치 방식·운전 조건에 따라 모델 적용 범위가 구분됨
- 도면/치수/사양표를 기준으로 적용 적합성 확인 가능
- 현장 요구에 따라 다른 SYV 모델과 비교 선택 가능
SYV-1F
SYV-1F는 SYV 시리즈(SYV-1/1S/1F) 중 플랜지(F) 적용을 전제로 한 모델로, 현장 배관 연결 방식과 운전 조건에 따라 선택됩니다.
SYV-1F는 피스톤식 콘트롤밸브(SYV 시리즈)의 모델 구성 중 하나로, 배관 연결 방식(플랜지 적용)과 현장 조건에 따라 선택됩니다. 상세 사양과 적용 조건은 제품 페이지에서 확인할 수 있습니다.
- SYV 시리즈(SYV-1, SYV-1S, SYV-1F) 중 연결 방식에 따라 선택하는 모델
- 현장 배관 연결 조건과 설치 방식에 맞춰 적용 범위가 구분됨
- 도면/치수/사양표를 기준으로 적용 적합성 확인 가능
- 현장 요구에 따라 다른 SYV 모델과 함께 비교 선택 가능

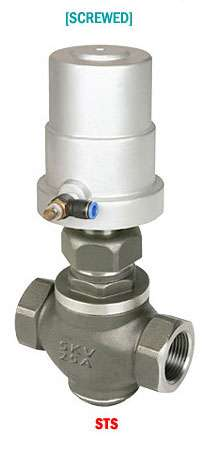

DPCV-5
steam / water / oil / air / gas
DPCV-5는 피스톤식 콘트롤밸브 라인업의 주요 모델로, 현장 운전 조건에 맞춘 자동 제어 적용을 위해 사용됩니다.
DPCV-5는 피스톤식 콘트롤밸브 제품군의 주요 모델로, 공정 운전 조건에 맞춘 자동 제어 적용을 위해 사용됩니다. 상세 사양과 적용 조건(구성/도면/치수)은 제품 페이지에서 확인할 수 있습니다.
- 피스톤식 콘트롤밸브 라인업의 대표 모델군(DPCV-5)
- 배관 조건 및 운전 환경에 따라 구성 선택(상세는 제품 페이지 기준)
- 도면·치수·사양표를 기준으로 적용 적합성 확인 가능
- 동일 라인업(DPCV-5S, DPCV-5F)과 함께 비교 선택 가능
DPCV-5S
steam / water / oil / air / gas
DPCV-5S는 DPCV-5 시리즈의 모델 구성 중 하나로, 배관·운전 조건에 맞춰 선택해 적용하는 피스톤식 콘트롤밸브 모델입니다.
DPCV-5S는 피스톤식 콘트롤밸브(DPCV-5 시리즈)의 모델 구성 중 하나로, 현장 조건에 따라 선택됩니다. 상세 사양과 적용 조건(구성/도면/치수)은 제품 페이지에서 확인할 수 있습니다.
- DPCV-5 시리즈 중 조건별 선택 모델(DPCV-5S)
- 배관 조건·설치 방식·운전 조건에 따라 적용 범위가 구분됨
- 도면·치수·사양표를 기준으로 적용 적합성 확인 가능
- 동일 라인업(DPCV-5, DPCV-5F)과 함께 비교 선택 가능
DPCV-5F
DPCV-5F는 K.S 10kg/㎠g 10 R.F 플랜지 규격을 적용한 피스톤식 콘트롤밸브로, 설치·정비가 쉽고 누수 방지 설계로 장기간 운전에 적합합니다.
DPCV-5F는 K.S 10kg/㎠g 10 R.F 플랜지(FLANGE) 규격을 적용한 피스톤식 콘트롤밸브 모델입니다. 설치가 간단하고 분해·조립이 용이하며, 내부 누수 방지를 고려한 구성으로 장기간 운전에 적합합니다.
- K.S 10kg/㎠g 10 R.F 플랜지(FLANGE) 규격 적용
- 설치가 간단하며 분해·조립이 용이
- PACKING 및 TRIM(내부) 부품 특수재질 적용으로 내구성 향상
- 상단 작동표시봉으로 개/폐 상태를 육안 확인 가능
- 특수 구리스·스프링 구성으로 누수 방지 및 GLAND PACKING 교체 부담 최소화

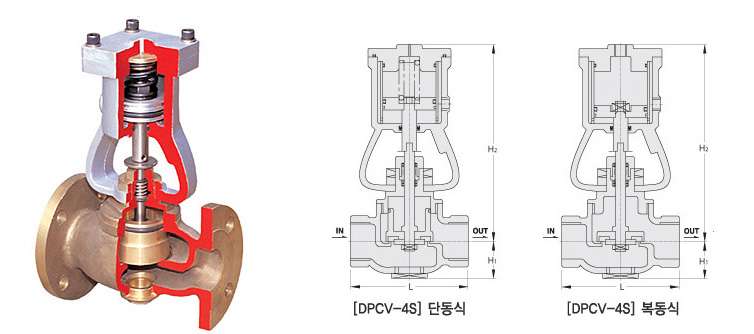

DPCV-4S
steam / water / oil / air / gas
DPCV-4S는 공압(AIR)으로 개폐되는 피스톤식 콘트롤밸브로, 소형·경량 구조와 알루미늄(AL) 파이프 내장 피스톤 설계로 취급이 쉽고 수명이 긴 모델입니다.
DPCV-4S는 공압(AIR)에 의해 열리고 닫히는 피스톤식 콘트롤밸브로, 소형·경량 구조로 취급과 부품 교환이 용이합니다. PISTON에 특수 AL(알루미늄) PIPE가 내장되어 수명이 길며, 중앙 표지판으로 개폐 상태를 육안 확인할 수 있습니다.
- 공압(AIR) 작동 개폐 모델(열림/닫힘)
- 소형·경량 구조로 취급 및 부품 교환이 용이
- PISTON 특수 AL(알루미늄) PIPE 내장으로 수명 향상
- SPEED CONTROLLER(리들밸브) 적용 시 완만 개폐로 수명 향상 및 HAMMER 현상 억제
- 중앙 표지판으로 개폐 상태 육안 확인 가능

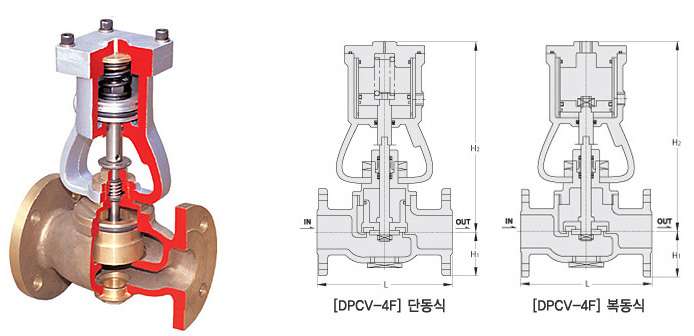

DPCV-4F
steam / water / oil / air / gas
DPCV-4F는 DPCV-4 시리즈의 플랜지(Flange) 타입 피스톤 밸브로, 배관 연결 조건에 맞춰 적용하며 중앙 표지판으로 개폐 상태 확인이 가능한 모델입니다.
DPCV-4F는 DPCV-4 시리즈의 플랜지(Flange) 타입 피스톤 밸브로, 배관 연결 조건에 맞춰 적용하는 모델입니다. 중앙 표지판을 통해 개폐 상태를 확인할 수 있으며, 상세 치수·사양은 제품 페이지에서 확인할 수 있습니다.
- DPCV-4 시리즈 플랜지(Flange) 타입 모델
- 배관 연결 조건에 맞춰 적용(상세 접속 방식은 제품 페이지 기준)
- 중앙 표지판으로 개폐 상태 확인 가능
- 치수/사양표를 기준으로 적용 적합성 확인 가능
- 20kg·30kg 및 250℃ 이상 조건은 별도 주문(페이지 안내 기준)
DPCV-1
steam / water / oil / air
DPCV-1은 스팀·워터·오일·에어 등 다양한 유체에 적용 가능한 피스톤식 콘트롤밸브로, 단동식/복동식 구동 방식에 따라 현장 조건에 맞춰 선택합니다.
DPCV-1은 스팀·워터·오일·에어 등 다양한 유체에 적용 가능한 피스톤식 콘트롤밸브 모델입니다. 단동식/복동식 구동 방식에 따라 구성되며, 상세 치수·사양 및 적용 조건은 제품 페이지에서 확인할 수 있습니다.
- 적용 유체: steam / water / oil / air 등(페이지 사양 기준)
- 단동식/복동식 구동 방식으로 현장 조건에 맞춰 선택
- 치수·사양표(CV 포함)를 기준으로 적용 적합성 확인 가능
- KS 10K FF FLANGED(3Way Type) 적용 구성(페이지 사양 기준)
- 재질/압력/온도/규격 조건에 따라 주문 생산 항목 존재(페이지 안내 기준)
SDCV-3
steam / water / oil / air
SDCV-3는 MIXING·DIVERTING 기능의 3WAY 피스톤식 콘트롤밸브로, 두 종류 유체를 혼합하거나 분리 운전하는 공정에 적용할 수 있습니다.
SDCV-3는 MIXING 및 DIVERTING 기능의 3WAY 피스톤식 콘트롤밸브로, 두 종류 유체를 혼합하거나 분리 운전하는 공정에 적용할 수 있습니다. 분해·조립이 용이하고 설치 방향 제약이 적으며, 상세 치수·사양 및 적용 조건은 제품 페이지에서 확인할 수 있습니다.
- 3WAY(MIXING/DIVERTING) 밸브: 2종 유체 혼합·분리 운전 가능
- 분해·조립이 용이하고 종/횡 설치 등 사용 위치 유연
- WATER HAMMER 방지 고려(페이지 특징 기준)
- PISTON-RING(VITON) 적용 및 접촉부 AL PIPE 구성으로 내마모성/수명 향상(페이지 특징 기준)
- 고압·고온·재질·규격(ANSI/DIN 등) 조건은 주문 생산 항목 존재(페이지 안내 기준)
DPCV-1
내장형
DPCV-1(내장형)은 1차측 압력 변화와 무관하게 1:1 압력을 유지하는 피스톤·실린더 구조로 정밀 제어와 무누수 운전을 목표로 설계된 피스톤식 콘트롤밸브입니다.
DPCV-1(내장형)은 1차측 압력(저압/고압)과 관계없이 PISTON·CYLINDER 내부에 1:1 압력을 유지하는 구조로 정밀 제어를 목표로 한 피스톤식 콘트롤밸브입니다. AIR를 투입하면 1:1 압력 유지 상태가 해소되며 밸브가 개방되어 유체가 통과하고, 씰링 구성으로 누수 및 변형을 최소화하도록 설계되었습니다.
- 1차측 압력과 PISTON·CYLINDER 내부 압력을 1:1로 유지하는 정밀 제어 구조
- TOP CYLINDER 스프링은 최소 지지 역할로 2차측 누수 방지(페이지 특징 기준)
- 특수 VITON O-RING 및 TEFLON/VITON SEALING 적용으로 내구성·누수 방지 강화
- STOP-BAR 처리로 반복 작동 시 스프링 변형 최소화
- INDICATOR 및 LIMIT SWITCH 적용으로 개폐 상태 육안/패널 확인 가능
현장 엔지니어를 위한 실무 선택 가이드
실무적 강점 (Field Pros)
- 반복 작동의 신뢰성: 다이아후렘 방식이 고온·고압 반복 시 피로 파손을 일으키는 것과 달리, 금속 피스톤 구조는 1일 수백 회의 개폐에도 물리적 변형이 거의 없습니다.
- 부품 교체의 단순함: 구동부 전체를 교체할 필요 없이 내부 씰(Seal) 키트만으로도 신속한 오버홀이 가능해 공정 가동 중지 시간을 최소화합니다.
- 설치 자유도: 컴팩트한 피스톤 실린더 구조 덕분에 배관이 밀집된 협소 구간에서도 간섭 없이 설치 및 정비 공간 확보가 용이합니다.
현장 관리 포인트 (Field Cons)
- 스틱션(Stiction) 관리: 장기간 미작동 시 피스톤 씰이 고착될 수 있으므로, 정기적인 동작 테스트(Stroke Test)가 필수적입니다.
- 유체 청정도 민감도: 미세 슬러지가 피스톤 벽면을 긁으면(Scratching) 응답성이 떨어지므로, 반드시 전단에 Y-스트레이너(80메시 이상) 설치를 권장합니다.
- 소음 및 진동: 고압 유체 통과 시 발생하는 진동이 구동부 나사 풀림으로 이어질 수 있으니, 분기별 조임 점검이 동반되어야 합니다.
자주 묻는 질문 (FAQ)
- Q. 피스톤식 컨트롤 밸브는 어떤 상황에서 선택하나요?
- A. 반복 개폐가 잦고, 비교적 안정적인 유량 제어가 필요하며, 구동부 내구성을 우선할 때 피스톤식 타입을 많이 선택합니다.
- Q. SYV, DPCV, SDCV 같은 모델군은 무엇이 다른가요?
- A. 기본적으로 외형·포트 구조·구동부 구성과 적용 조건이 달라 모델군이 분리됩니다. 최종 선택은 연결 방식(나사/플랜지), 사용 압력·유량, 설치 공간, 유지보수 편의성 기준으로 결정합니다.
- Q. 나사(스크류) 타입과 플랜지 타입은 어떤 기준으로 고르나요?
- A. 배관 구경이 작고 설치가 간단해야 하면 나사 타입이 유리합니다. 배관 구경이 크거나 분해·정비를 자주 해야 하면 플랜지 타입이 작업성이 좋습니다.
- Q. 동일 모델이라도 사이즈는 어떻게 결정하나요?
- A. 목표 유량 범위와 전후단 압력 조건을 기준으로 사이즈를 정합니다. 유량이 작은데 과대 사이즈를 쓰면 제어가 거칠어질 수 있고, 반대로 과소 사이즈는 압력 손실이 커질 수 있습니다.
- Q. 사용 압력·온도 조건은 어디를 먼저 확인해야 하나요?
- A. 밸브 본체 재질과 시트·씰 등 내부 부품의 허용 조건을 먼저 확인해야 합니다. 같은 외형이라도 내부 재질 조합에 따라 허용 압력·온도가 달라질 수 있습니다.
- Q. 유지보수 시 현장에서 가장 많이 체크하는 포인트는 무엇인가요?
- A. 누설(시트/씰), 구동부 작동 감도(스틱션), 이물 유입(필터/스트레이너), 배관 응력(정렬)을 우선 점검합니다. 증상이 반복되면 내부 부품 교체 주기와 설치 조건을 함께 재검토합니다.
