드레인 밸브 DPCV-2

Drain Valve

드레인밸브(DPCV-2)는 2WAY 앵글(Angle) 구조로 설계된 자동제어 밸브로, INERT GAS·LIQUID·STEAM 등의 배출 및 드레인 제어에 사용됩니다.

배출 라인에서 설치 공간이 제한되거나 배관 방향 전환이 필요한 구간에 앵글 구조가 유리합니다. 적용 조건은 사용압력 10kgf/㎠g 미만, MAX 180℃ 기준이며, 구동 공압은 4kgf/㎠g 이상 조건을 확인합니다.

핵심 포인트

형식

2WAY 앵글(Angle) 구조로 배출 및 드레인 구간에 적용되는 자동제어 밸브입니다.
적용

INERT GAS, LIQUID, STEAM 등 비교적 고온·고압 조건의 자동제어에 사용되며, 스치로폴·염색 등의 기계에 많이 운용된다고 안내됩니다.
옵션

ALL STS 사양은 주문 제작으로 진행됩니다.

선택 기준

용도

배출 및 드레인 제어가 필요한 배관 하부 또는 배출 라인 용도인지 먼저 확인합니다.
유체

INERT GAS / LIQUID / STEAM 등 적용 유체와 온도 특성을 함께 확인합니다.
압력·온도

사용압력 10kgf/㎠g 미만 및 MAX 180℃ 조건 범위 내 적용인지 먼저 확인합니다.
구동 공압

밸브 구동을 위해 4kgf/㎠g 이상 공압 공급이 가능한지, 레귤레이터와 배관 손실 조건까지 함께 점검합니다.
설치·정비

2WAY 앵글 구조가 필요한 배관 레이아웃인지 확인하고, 배출 라인의 오염과 스케일 관리, 점검 및 교체 접근성을 함께 검토합니다.

DPCV-2

steam / gas

특 징

선광의 DRAIN (2WAY 앵글) VALVE는 비교적 고온/고압의 INERT GAS, LIQUID, STEAM 등의 자동제어에 사용된다.
스치로폴, 염색 등의 기계에 많이 운용되고 있다.
특히 구조가 간단하고 소형 경량으로 설계되었다.

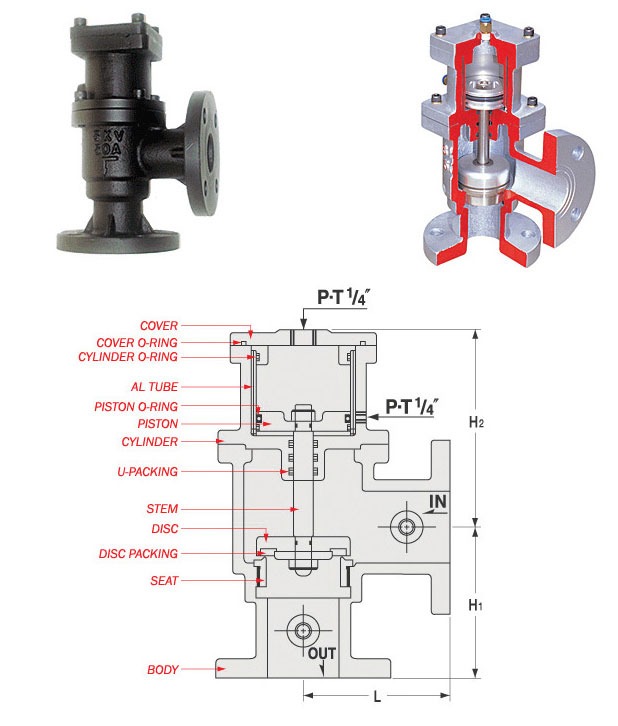

치 수

Size	50A	65A	80A	100A
L	200	230	255	285
H₁	125	145	165	190
H₂	170	175	195	225

사 양

적용유체	사용압력		사용온도	Air 압력
steam, gas	10kg¹/㎠g 미만		MAX 180℃	4kg¹/㎠g 이상

– ALL STS 주문제작

자주 묻는 질문 (FAQ)

Q. 드레인밸브(DPCV-2)는 어떤 용도로 사용하나요?

A. 2WAY 앵글(Angle) 구조의 자동제어 밸브로, INERT GAS, LIQUID, STEAM 등의 배출 및 드레인 제어에 사용됩니다.

Q. 어떤 현장에서 많이 운용되나요?

A. 비교적 고온·고압 조건의 자동제어에 사용되며, 스치로폴·염색 등의 기계에 많이 운용된다고 안내됩니다.

Q. 사용 압력·온도 조건은 어떻게 보나요?

A. 사용압력은 10kgf/㎠g 미만, 사용온도는 MAX 180℃ 조건을 기준으로 확인합니다.

Q. 구동 공압(Air 압력) 조건은 어떻게 보나요?

A. 구동 공압은 4kgf/㎠g 이상 조건을 확인합니다.

Q. 구조가 간단하고 소형/경량이라는 의미는 무엇인가요?

A. 배출 및 드레인 구간에서 설치와 취급이 용이하도록 구조를 단순화하고 소형·경량으로 설계된 구성을 의미합니다.

Q. ALL STS 사양도 가능한가요?

A. ALL STS 사양은 주문제작으로 진행됩니다.
