 > 제품소개 > 피스톤식 콘트롤밸브 > SYV-1/1S/1F

피스톤식 콘트롤밸브

Piston Control Valve

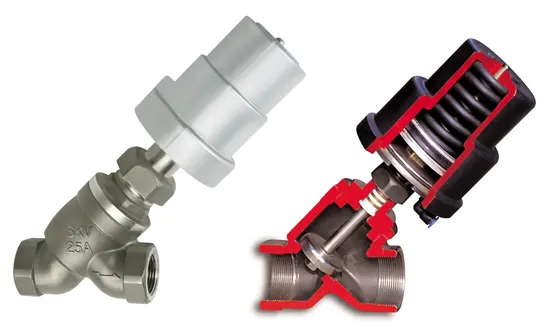

SYV-1

STS

steam / water / oil / air / gas

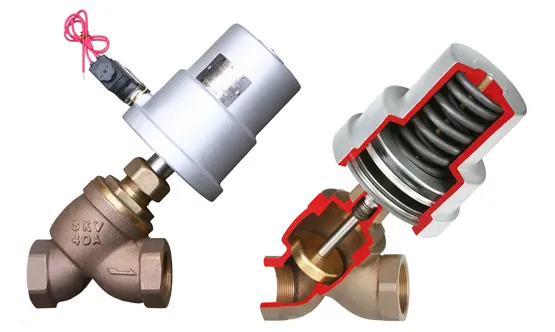

SYV-1S

BC

steam / water / oil / air / gas

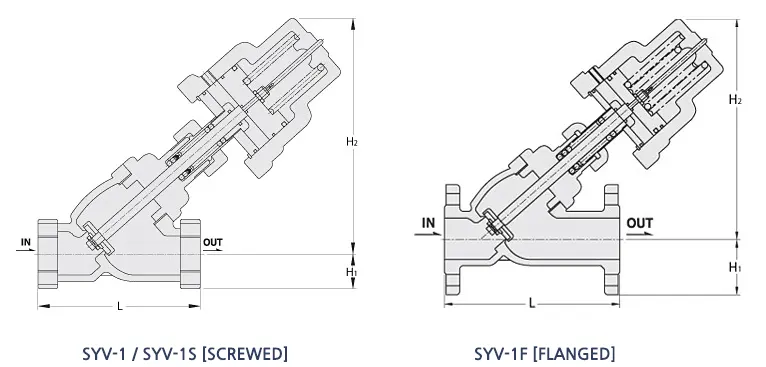

단면도

특 징

  • 소형, 경량이며 복잡한 설치공간에 사용이 탁월하다.
  • ACTUATOR 구동부에 특수 AL, PIPE를 삽입, PISTON 왕복운동시 기밀성과 원활성을 확충.
  • YOCK부분, PACKING GUIDE의 가공은 통자로 되어 있어 안전에 만전을 기함.
  • 염액이 흐르는 염색 LINE STYROPOR 기계와 화학플랜트에 적합하다. (S.T.S)
  • 스치로폴 기계에 제일 많이 쓰인다.(BC6)

치 수

Size 15A 20A 25A 32A 40A 50A
L 100 100 110 130 140 160
H₁ 18 18 25 30 35 40
H₂ 185 185 200 225 270 280
CV 5 6 8 14 22 36

사 양

모델 적용유체 사용압력 사용온도 접속방식 구동방식 재질 AIR압력 구동부
SYV-1 AIR
N₂
WATER
STEAM
O₂
(HOT)OIL
1~10kg/cm²
11~20kg/cm²
21~30kg/cm²
-0.5~250℃
(Viton,Teflon)
&
250~300℃
(Graphite,STS)
PT FEMALE
SCREWED
AIR TO
OPEN
SPRING
CLOSE
BODY
STS304

TRIM
STS
3kg/cm²
이상
피스톤식
SYV-1S PT FEMALE
SCREWED
BODY
BC6

TRIM
BSBM,STS
SYV -1F 10K,20K,30K
BODY
STS304 / BC6

TRIM
BSBM,STS
모델 적용유체 사용압력 사용온도 접속방식
SYV-1 AIR
N₂
WATER
STEAM
O₂
(HOT)OIL
1~10kg/cm²
11~20kg/cm²
21~30kg/cm²
-0.5~250℃
(Viton,Teflon)
&
250~300℃
(Graphite,STS)
PT FEMALE
SCREWED
SYV-1S PT FEMALE
SCREWED
SYV -1F 10K,20K,30K
모델 구동방식 재질 AIR압력 구동부
SYV-1 AIR TO
OPEN
SPRING
CLOSE
BODY
STS304

TRIM
STS
3kg/cm²
이상
피스톤식
SYV-1S BODY
BC6

TRIM
BSBM,STS
SYV -1F BODY
STS304 / BC6

TRIM
BSBM,STS

– 20kg, 30kg 및 250℃ 이상은 별도 주문.

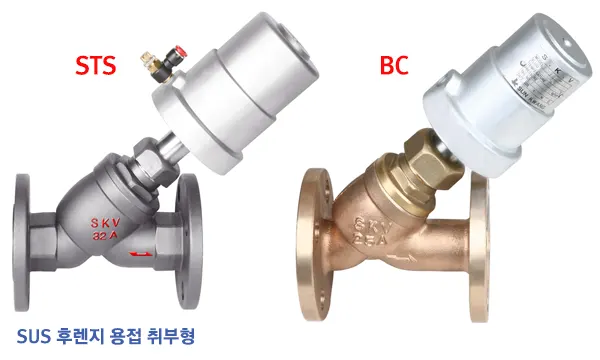

SYV-1F

STC

steam / water / oil / air / gas

사 양

  • 설치가 간단하며 분해,조립이 용이하다.
  • 스텐, BC6(BRONZE) 청동주물로 되어 있어 부식이 없음
  • 공압 3kg¹/㎠g이상이 되어도 스프링 변형이 없다
  • 배출량이 GLOBE는 SYV-1F형보다 30%이상 많으면서 동파의 위험이 없다.

치 수 [SYV-1F, BC재질]

Size 15A 20A 25A 32A 40A 50A 65A
L 140 140 148 168 180 198 240
H₁ 48 50 63 67 70 78 88
H₂ 185 185 200 225 270 280 290
CV 5 6 8 14 22 36 58

치 수 [SYV-1F, SCS재질]

Size 15A 20A 25A 32A 40A 50A 65A
L 155 160 170 190 200 220 240
H₁ 48 50 63 67 70 78 88
H₂ 185 185 200 225 270 280 290
CV 5 6 8 14 22 36 58
